Wyposażenie SERVO-DRIVE dla INTIVO

  • Dodaj recenzję:
  • Kod: B650-x10
  • Producent: Blum

SERVO-DRIVE to elektryczne wspomaganie otwierania firmy Blum. Dzięki niemu otwieranie będzie zaskakująco łatwe:
   •  wystarczy lekko nacisnąć front szuflady lub szafki górnej, by ten zaczął się otwierać.
   •  BLUMOTION troszczy się o delikatne i ciche zamykanie.

SERVO-DRIVE to system do całej kuchni - zarówno do zabudowy górnej jak i dolnej.
Użytkownik kuchni może w każdym momencie przerwać ruch otwierania - ma nad nim pełną kontrolę.
W przypadku awarii zasilania wszystkie okucia są nadal w pełni sprawne.

Tabela doboru podzespołów (kliknij w zdjecie, aby je powiększyć):

Uwagi: W kolumnach zestawiono podzespoły(opisane w wierszach), które są niezbędnymi
elementami danego rozwiązania szuflad. Aby sprawdzić lub kupić konkretny podzespół, należy
kliknąć w podświetlający się kod produktu.

Nazwa oprzyrządowania

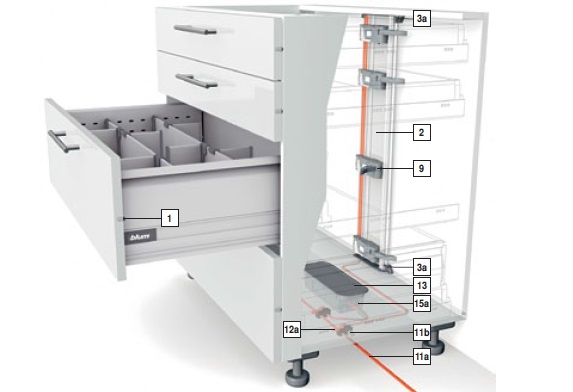

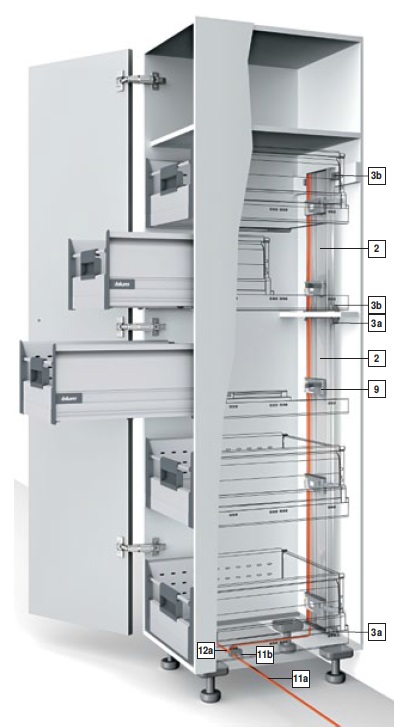

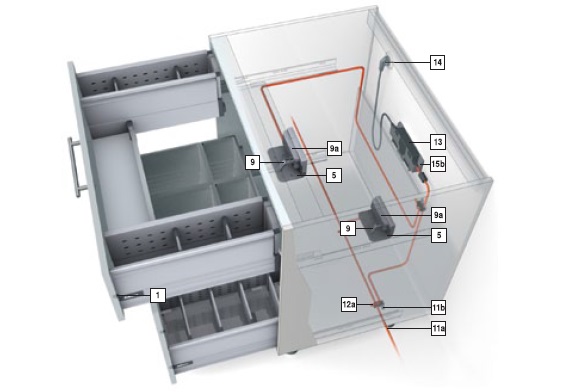

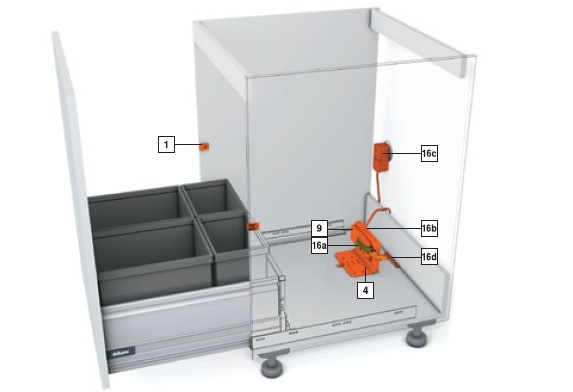

Korpus standardowy SPACE TOWER UNO do stojących sortowników na śmieci Szafka zlewozmywakowa Korpus z pojedynczą szufladą
poziomy profil
nośny
górny uchwyt
napędu
1
Dystans BLUM
Ø5 mm 993.0530 - Z10NA20EE01 993.0530 993.0530 993.0530
Ø8 mm 993.0830.01 993.0830.01 993.0830.01 993.0830.01
2
Profil nośny
670 mm z przewodem Z10T670AA Z10T670AA - - -
800 mm z przewodem Z10T800AA Z10T800AA - - -
1170 mm bez przewodu Z10T1170A Z10T1170A - - -
3a Uchwyt profilu nośnego - górny/dolny Z10D01E0.01 Z10D01E0.01 - - -
4 Podwójny uchwyt napędu   - - Z10D7201.01 - -
5 Pojedynczy uchwyt napędu  - - Z10D0311 - -

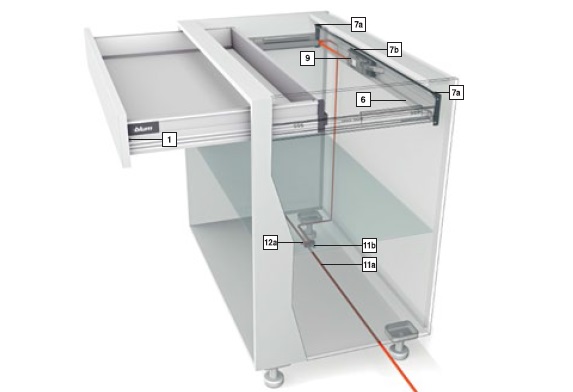

6 Poziomy profil nośny - - - Z10T1143B -
7 Uchwyt profilu nośnego - lewy/prawy - - - Z10D5210 -

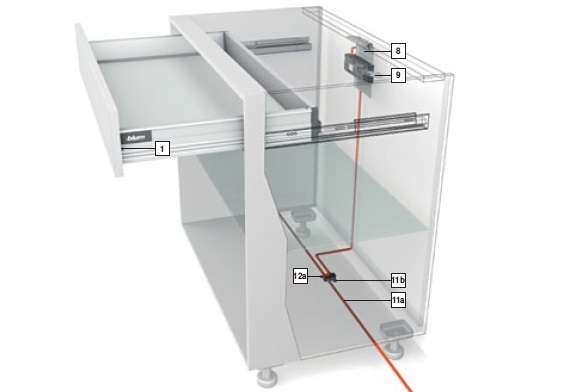

8 Górny uchwyt napędu - - - - Z10D6252
9 Jednostka napędu Z10A3000.02 Z10A3000.02 Z10A3000.02 Z10A3000.02 Z10A3000.02
9a Zabezpieczenie przed zamoczeniem     Z10D0316 (brak)
10 Prowadnica odbojnika do drewnianej ścianki
tylnej
Z10A3H00 - - Z10A3H00 Z10A3H00
11 Kabel zasilający i końcówka ochronna Z10K800AE Z10K800AE Z10K800AE Z10K800AE Z10K800AE
12 Złącze pinowe i końcówka ochronna Z10V100E Z10V100E Z10V100E Z10V100E Z10V100E
13 Zasilacz BLUM 72W Z10NE020E Z10NE020E  Z10NE020E Z10NE020E  Z10NE020E
14 Przewód sieciowy Z10M200E Z10M200E  Z10M200E Z10M200E Z10M200E
15a Uchwyt zasilacza - montaż do dna Z10NG000 Z10NG000  Z10NG000 Z10NG000 Z10NG000
15b Uchwyt zasilacza - montaż do ścianki   Z10NG120 Z10NG120  Z10NG120 Z10NG120  Z10NG120
Akcesoria
18 Przewód
synchronizacyjny
8 cm Z10K008S - - - - -
12 cm Z10K120S - - - - -
16 cm Z10K160S - - - - -
19 Uchwyt przewodu Z10K0009 Z10K0009 - Z10K0009 Z10K0009 Z10K0009
20 Stabilizacja frontu Z96.10E1 - - Z96.10E1 Z96.10E1 Z96.10E1



Instrukcja montażu i demontażu systemu SERVO-DRIVE
