Szuflada wewnętrzna - M

  • Dodaj recenzję:
  • Kod: B650-x3
  • Producent: Blum
Specyfikacja
Dobór elementów składowych SERVO-DRIVE


Dobór
elementów
składowych
SERVO-DRIVE

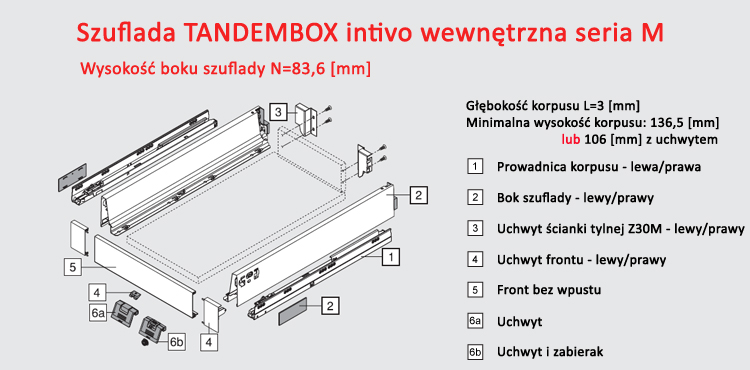

Szuflada wewnętrzna standardowa - rysunek montażowy

Wykonanie:
Materiał boków: Stal
Pokrycie: lakier
P10 P11

W przypadku TANDEMBOX intivo specjalny bok szuflady pozwala zrealizować indywidualne wzory.
Można wybierać między ponadczasową ścianką BOXCAP - nakładką dopasowaną, pod względem koloru i materiału,
do boku szuflady, a dowolnym elementem dekoracyjnym mocowanym w specjalnych uchwytach BOXCOVER.
Gładkie ścianki boczne zapewniają harmonijny wygląd całości. Pojedyncze elementy boku, BOXCOVER, BOXCAP i
front szuflady wewnętrznej są do siebie dopasowane pod względem koloru i materiału.

Tandembox INTIVO posiada:
  - kryty system pełnego wysuwu
  - TANDEM Inside - płynny ruch przez cały okres użytkowania mebla
  - zintegrowany BLUMOTION, który zapewnia ciche i delikatne zamykanie,
     w opcji z SERVO-DRIVE
    lub
  - zintegrowaną funkcję TIP-ON do mebli bez uchwytów
  - montaż frontu bez użycia narzędzi
  - regulację frontu w dwóch płaszczyznach (+/- 2 mm)
  - wysokość:
        boku 83.5 mm
        szuflady bez uchwytu 106,0 mm
        szuflady z uchwytem  136,5 mm

Uwaga: W kolumnach zestawiono podzespoły(opisane w wierszach), które są niezbędnymi elementami danego rozwiązania szuflad
          Aby sprawdzić lub kupić konkretny podzespół, należy kliknąć w podświetlający się kod produktu.

Dobór elementów składowych - szuflada wewnętrzna standardowa

Długość NL

1. Prowadnica korpusu lewa/prawa
(kpl)

2. Boki szuflady i zaślepki lewa/prawa
(kpl)

3. Uchwyt ścianki tylnej lewy/prawy
(kpl.)

4. Mocowanie frontu lewe/prawe
(szt)

 5. Front bez wpustu
(szt)

 6a lub 6b
Uchwyt
lub
Uchwyt i zabierak
(szt)

BLUMOTION

TIP-ON BLUMOTION

Lakier

30 kg

65 kg

30 kg

65 kg

270 mm

578.2701B



578.2701M



358M2702SA

Z30M000S

ZIF.71M0

Z31L1036A

ZIF.80M5
lub
ZIF.80M7

300 mm

578.3001B



578.3001M

358M3002SA

350 mm

578.3501B



578.3501M

358M3502SA

400 mm

578.4001B



578.4001M

358M4002SA

450 mm

578.4501B

576.4501B

578.4501M

576.4501M

358M4502SA

500 mm

578.5001B

576.5001B

578.5001M

576.5001M

358M5002SA

550 mm

578.5501B

576.5501B

578.5501M

576.5501M

358M5502SA

600 mm

578.6001B

576.6001B

578.6001M

576.6001M

358M6002SA

650 mm



576.6501B



576.6501M

358M6502SA

Dobór elementów składowych - Tip-On Blumotion do TANDEMBOX

TIP-ON BLUMOTION Zestaw

TIP-ON BLUMOTION Synchronizacja
zalecana od szerokości korpusu KB 600 mm

Długość NL
(mm)

Jednostka

Waga szuflady
całkowita
( kg.)

6a.+6b.+6e. Zestaw

6f.Reling

6h. Uchwyt relingu
opcja

6i. Kątownik
opcja

6j. Stabilizacja
frontu/dna
opcja

270-300

S0

<10

T60B3030 T60.1125W
do przycięcia
T60B000H
dla KB>750 mm
Z96.2011
dla KB>750 mm
Z96.10E1
potrzeba
dwie sztuki

270-300

S1

10-20

T60B3130

350-600

L1

<20

T60B3330 z prowadnicą 30 kg

350-600

L3

15-40

T60B3530

450-650

L5

35-60

T60B3560
